综合布线系统的设计方案详细介绍

Announcer: 奥卡斯   /     2021-07-20   /     22

  一,总体规划。

  一般来说,国际信息通信标准是随着科技的发展而逐步修订和完善的。随着新技术的发展和新产品的出现,综合布线系统也逐渐完善和成熟。在设计智能建筑PDS期间,需要提出和研究近期和长期的需求。目前国际上所有的综合布线产品都只提出15年的质量保证体系,没有提出多少年的投资保证。为了保护建筑投资者的利益,可以采取总体规划、分布实施、水平布线尽可能一步到位。主干线大多设置在建筑物弱电井中,更换或扩展方便;水平布线位于建筑物的天花板或管道中,施工成本高于初始投资的材料。如果更换水平布线,会损害建筑结构,影响整体美观。所以在设计水平布线上,尽量选择档次高的电缆和连接件,缩短布线周期。

  二,系统设计。

  综合布线是智能大厦建设中的一项新兴技术工程,并非完全是建筑工程中的弱电工程。

  智能建筑由智能建筑环境中的系统集成中心通过综合布线系统连接和控制3A系统组成。布线系统设计是否合理直接影响3A功能。(3A是建筑自动化-BuildingAutomation、办公自动化-OfficeAutomation、通信自动化-CommunicationAutomation)

  设计和实现合理的综合布线系统通常有六个步骤:

  1.获取建筑平面图;

  2.分析用户需求;

  3.系统结构设计;

  4.布线路由设计;

  5.绘制布线施工图;

  6.编制布线材料清单。

  星形拓扑结构布线方式,功能多样,可使任何子系统单独布线,每个子系统都是一个独立的单元组,改变任何子系统时,都不会影响其他子系统。

  一种完美确定设计的布线走线系统,其目的是,在规定的时间之外,允许在有新需求的整合过程中,不再进行水平布线,破坏建筑装饰,影响审美。

  为了使智能建筑和智能建筑园区的工程设计具体化,根据实际需要,将综合布线系统分为三个设计等级

  一、基本类型。

  适用于配置标准低的综合布线系统,采用铜芯电缆组网。

  基础综合布线系统配置:

  (1)每个工作区(站)都有一个信息插座;

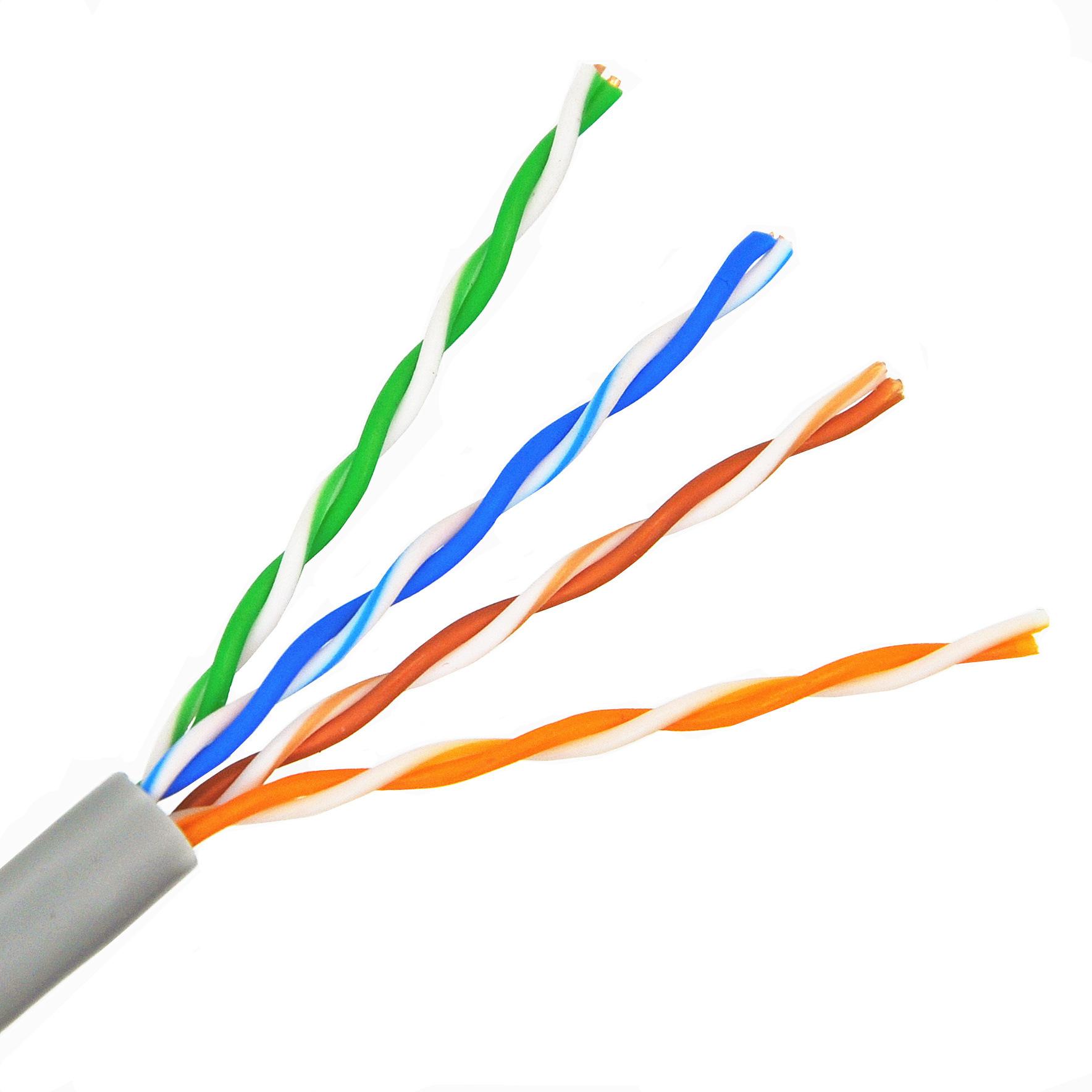

  (2)每个工作区(站)的配线电缆为4对双绞线,引至楼层配线架;

  (3)完全使用夹接交接硬件;

  (4)每个工作区(站)的干线电缆(即从楼层配线架到设备之间的总配线架)至少有2对双绞线。

  二、增强型。

  适合中等配置标难的综合布线系统,采用铜芯电缆组网。

  强化综台布线系统配置:

  (1)每个工作区(站)有两个以上的信息插座;

  (2)各工作区(站)的配线电缆为独立的4对双绞线,引至楼层配线架;

  (3)采用夹接(110A系列)或连接(110P系列)交接硬件;

  (4)每个工作区(站)的干线电缆(即楼层配线架至设备问总配线架)至少有3对双绞线。

  三、综合型。

  适用于配置标准高的综合布线系统,采用光缆和铜芯电缆混合组网。

  综合布线系统配登:

  (1)在基础型和增强型综合布线系统的基础上增加光缆系统;

  (2)每个基本工作区的干线电缆至少配备2对双绞线;

  (3)每个增强工作区的干线电缆至少有3对双绞线。

  综合布线系统应满足支持数据系统的传输速度要求,并选择相应级别的传输电缆和设备。

  综合布线系统应满足支持的语音、数据和图像系统的传输标准要求。

  综合布线系统所有设备之间连接端子、塑料绝缘系统所有设备之间应有色标。不但每条线对都是用颜色识别的,而且只有线束组也使用相同图表中的色标。这有利于维护和维护。它也是综合布线系统的一个特点。

  所有基础型、增强型、综合型综合布线系统都可以支持语音、数据、图像等系统,可以根据工程需要转向功能更高的布线系统。两者的主要区别在于:

  (1)支持语音和数据服务的方式;

  (1)移动和重新布局时线路管理的灵活性。

  一、基本型综台布线系统的特点。

  (1)是一种具有价格竞争力的综合布线方案,可以支持所有语音和数据的应用;

  (2)适用于语音、语音/数据或高速数据;

  (3)技术人员管理方便;

  (4)采用气体放电管式过压保护,并能自动复流;

  (5)可以支持多个计算机系统的数据传输。

  2)增强综合布线系统的特点。

  二、增强型综合布线系统不仅具有增强功能,还可以提供发展空间。支持语音和数据应用,可根据需要使用端子板进行管理。

  (1)每个工作区有两个信息插座,不仅灵活,而且功能齐全。

  (2)任何一个信息插座都可以提供语音和高速数据应用;

  (3)根据需要使用端子板进行管理;

  (4)是一种经济有效的综合布线方案,可为多个数据设备制造部门提供环境服务。

  (5)采用气体放电管式过压保护护和自重过电压保护。

  三、综合布线系统的特点。

  综合布线系统的主要特点是引入光缆,适用于大型建筑或建筑群,其他特点与基本型或增强型相同。

  综合布线系统的设计要点:

  1.在PDS设计的初始阶段,设计者应该这样做:

  1)评估用户的通信要求和计算机网络要求;

  2)评估用户建筑控制设备的自动化程度。

  3)评估安装设施的实际建筑或建筑环境和结构。

  4)确定通信、计算机网络和建筑控制中使用的传输介质。

  2.通知用户单位初步的系统设置方案和预算成本。

  3.收到最终合同批准后,完成以下系统配置、布局蓝图和文档记录:

  1)电缆线路由文件。

  2)是光缆的分配和管理。

  3)布局与接合细节。

  4)光缆链路和损耗预算。

  5)施工许可证。

  6)订单信。

  像任何工程一样,系统设计方案和施工图的详细程度会随工程项目的复杂程度而变化,与合同条款、可用资源和工期有关。

  设计文件必须完整,以检查指定的PDS设计等级是否符合规定的标准。此外,在验收系统满足所有设计要求之前,必须有这样的设计文件。

  4.必须始终确保合同规定的光缆链路的一致性测试,并且光缆链路的损失是可以接受的。

  在结构化接线系统中,接线硬件的性能规格主要包括:接线架、传输介质、通讯插座、插座板、线槽和管路等。

  一是介质。

  主要有双绞线和光纤,国内主要采用双绞线和光缆的混合方式。光纤主要用于高质量的信息传输和主干连接。根据信号传输方式,可分为多模光纤和单模光纤,直径62.5/125微米。多模光纤主要用于水平连接,单模光纤主干主要用于垂直主干。

  二是接头和插座。

  每个工作区至少要有两个信息插座,一个是语音,一个是数据。插座的管脚组合如下:1&2、3&6、4&5、7&8。

  我国基本采用北美结构化布线战略,即使采用双绞线十光纤混合布线方式。双绞线分为屏蔽线和非屏蔽线。

  屏蔽系统是为了保证系统在干扰环境下的传输性能。抗干扰性能包括两个方面,即系统抵抗外部电磁干扰的能力和系统本身向外部发射电磁干扰的能力。对于后者,欧洲已经通过了电磁兼容性测试标准EMC标准。实现屏蔽的一般方法是在连接硬件的外层包裹金属屏蔽层,以过滤不必要的电磁波。目前,有两种不同结构的屏蔽线:STP和S-STP。

  屏蔽层应接地。当频率低于1频率低于1MHz时,可以稍微接地。当频率高于1MHz时,EMC认为最好在多个位置接地。通常的做法是在每个波长的十分之一的长度上接地,接地线的长度应该小于波长的十二分之一。如果接地不良(接地电阻过大、拦地电位不平衡等。),会产生电位差,从而构成保证屏蔽系统性能的障碍和隐患。

  值得注意的是,屏蔽电缆不能决定系统的整体EMC性能。屏蔽系统的整体性取决于系统中最弱的部件。例如跳跃面板、连接器信息口、设备等。因此,如果屏蔽线在安装过程中出现攻击,则构成子屏蔽系统中最危险的环节。
